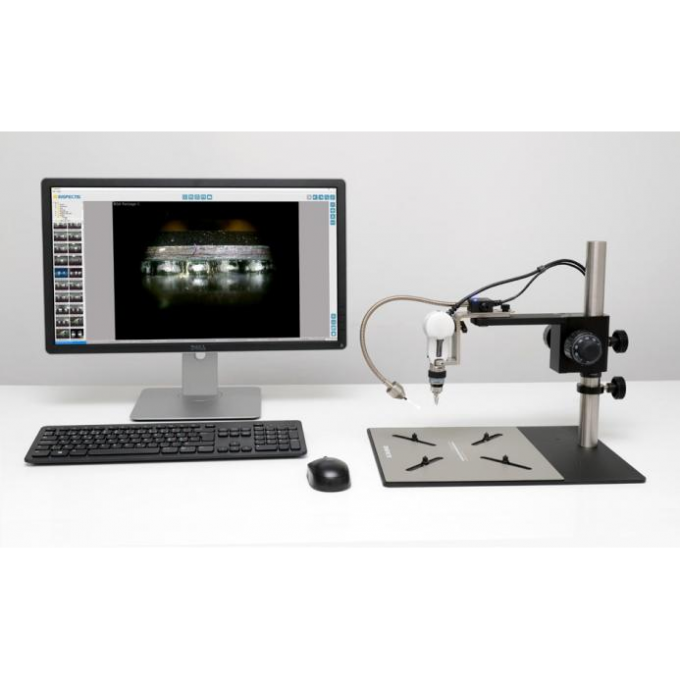

Система визуального контроля BGA INSPECTIS BGA Basic BGA-BASIC

INSPECTIS BGA Basic — это система визуального контроля, разработанная для инспекции паяных соединений BGA, µBGA, компонентов FipChip, CSP, CGA и SMD. Установка оснащена миниатюрной оптической головкой с высокоточной оптикой, встроенной подсветкой и 5,0-мегапиксельной камерой. Система также включает мощную фоновую подсветку, установленную на компактном жестком штативе с плавающим XY-столиком.

Система INSPECTIS BGA Basic обеспечивает высокое разрешение изображений для быстрой инспекции, измерения и документирования скрытых паяных соединений. Она способна создавать изображения областей с зазором до 40 микрон между корпусами BGA, μBGA, CSP, CGA и FlipChip и платой. Управление осуществляется через комплектное программное обеспечение, которое также позволяет захватывать изображения и выполнять бесконтактные измерения.

Данная система предназначена для использования в условиях, где требуется детальный контроль качества паяных соединений, например, в производстве электроники, ремонтных мастерских и научно-исследовательских лабораториях. Высокое разрешение камеры и возможность работы с минимальными зазорами делают ее подходящей для задач, связанных с микроэлектроникой.

Комплектация включает комплект аксессуаров, но не включает персональный компьютер. Система поддерживает интерфейсы USB3.0 и USB3.1 Gen 1 с обратной совместимостью с USB 2.0. Увеличение составляет примерно от 10x до 200x при использовании 24-дюймового монитора. Система имеет антистатическое исполнение ESD.

• Камера высокого разрешения 5.0 Мпикс с быстрым интерфейсом USB3.0;
• Сменный объектив 90° со встроенной стерео подсветкой для проверки BGA сбоку;
• Сменный объектив 8-80x (опция) для проверки платы сверху;
• Волоконно-оптическая фоновая подсветка с мощными светодиодами;
• Фоновая боковая подсветка с микропризмами на кронштейне (опция);
• Штатив с плавным ходом и подпружиненным механизмом защиты;
• Кронштейн с поворотом ± 90º всей камеры;
• Прецизионный XY-столик с микрометрами и магнитными штифтами (опция);
• В комплекте программа INSPECTIS Basic для просмотра, сохранения изображений и бесконтактных измерений.
